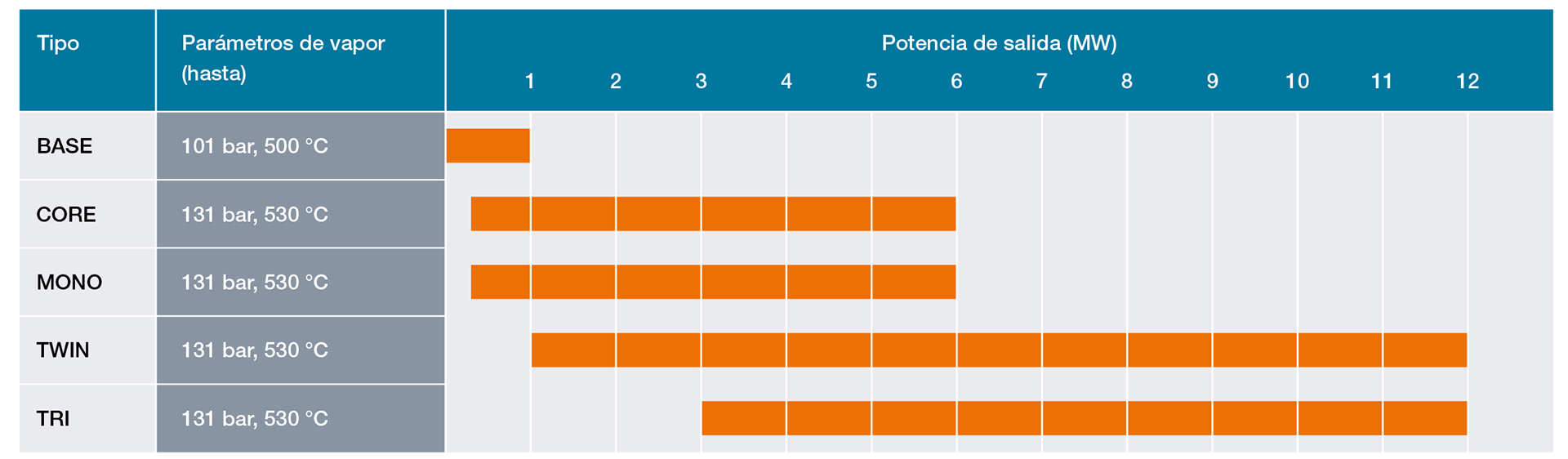

Las Turbinas de Vapor KK&K MONO, TWIN y TRI también están disponibles como parte de una solución especial adaptada e individualizada con una potencia de salida hasta 24 MW.
Tenemos la capacidad de personalizar nuestras turbinas de vapor para que se ajusten de manera óptima a sus necesidades.
Es posible llevar a cabo cualquier requisito o especificación, como ATEX o API 611/612 (con comentarios), sin condiciones limitadas.
Los trenes COMBI con múltiples extracciones o EXP (expansores) para expansión de gas, o también soluciones personalizadas para procesos ORC (Ciclo Rankine Orgánico).

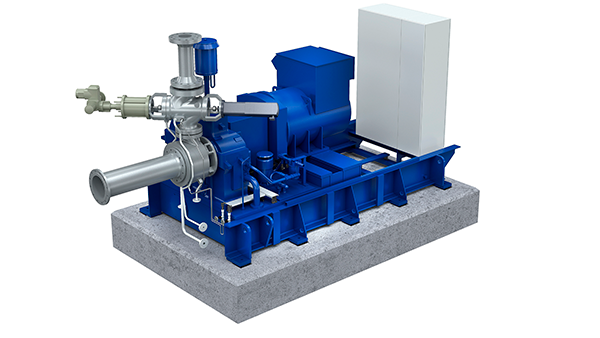

BASE Turbogenerador de hasta 1000kW
BASE es una turbina monoetapa, de precio competitivo y diseñada como turbogenerador para la generación de energía eléctrica entre 75kW y 1000kW. Esta turbina puede ser utilizada en plantas pequeñas de cogeneración, instalaciones con paneles solares descentralizadas, aprovechamiento de vapor excedente de sus procesos y en la recuperación de energía térmica, por ejemplo, en ciclos cerrados con motores a gas y biogás o para la utilización de vapor de procesos residuales.
Información técnica
- Potencia de salida hasta 1000 kW
- Presión de entrada hasta 40 bar(a)/580 psi
- Temperatura de entrada de vapor saturado seco hasta 400 °C/750 °F
- Generador 50 Hz/60 Hz
- Contrapresión hasta 7 bar(a)/160 psi o vacío
Dimensiones típicas (aprox.)
- Longitud 2,5 m/8,2 ft*
- Anchura 1,5 m/4,9 ft*
- Altura 2 m/6,5 ft*
Características
- De tipo contrapresión o condensación
- Diseño de unidad independiente, unidad de aceite integrada en el bastidor de base
- Diseño extremadamente pequeño y compacto
- Solo requiere un trabajo de cimentación mínimo
- Estructura robusta y prácticamente sin necesidad de mantenimiento
- Alta disponibilidad gracias a su tecnología resistente y segura
- Arranque rápido sin precalentar la turbina
- Precio competitivo gracias a sus probados componentes
- Rápida instalación y puesta en marcha

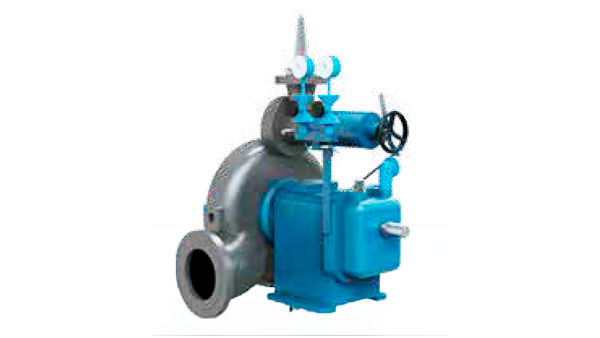

BASE Accionamiento mecánico hasta 750kW
La BASE para accionamiento mecánico, es una turbina monoetapa de contrapresión con flujo axial de vapor entre los álabes. Esta turbina puede ser utilizada como remplazo de motores eléctricos para accionamiento de bombas, ventiladores y compresores, o como unidad de reserva con capacidad de arranque rápido.
Información técnica
- Potencia de salida hasta 750 kW
- Presión de entrada hasta 101 bar(a)/1.465 psi
- Temperatura de entrada de vapor saturado seco hasta 500 °C/930 °F
- Velocidad según máquina accionada
- Presión de salida: contrapresión de hasta 11 bar(a)/160 psi
Dimensiones típicas (aprox.)
- Longitud 1 m/3,3 ft
- Anchura 1 m/3,3 ft
- Altura 1,3 m/4,3 ft
Características
- Mantenimiento mínimo debido a su diseño simple
- Incidencia de fallos extremadamente reducida
- Capacidad de inicio rápido
- Turbina con suministro integral de aceite
- Cumple con los requisitos de API 611/612**
- Versión ATEX disponible
**Si se acepta diseño en voladizo y engranajes integrales.

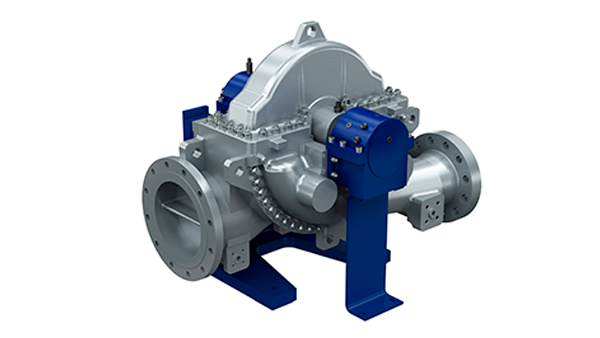

CORE Hasta 6MW
CORE ha sido diseñada para empresas empacadoras o EPC (Ingeniería, adquisición y construcción). Esta turbina es fabricada con válvulas de admisión, carcasa rotor y reduccion.
Información técnica
- Potencia de salida hasta 6 MW
- Presión de entrada hasta 131 bar(a)/1.900 psi
- Temperatura de entrada de vapor saturado seco hasta 530 °C/985 °F
- Velocidad según máquina accionada
- Presión de salida: contrapresión hasta 29 bar(a)/420 psi o vacío
Dimensiones típicas (aprox.)
- Depende del alcance del paquete completo
Características
- De tipo contrapresión o condensación
- Disponibles válvulas de control del grupo de boquillas
- Arranque rápido sin precalentamiento
- Cumple con los requisitos de API 611/612*
*Si se acepta diseño en voladizo y engranajes integrales.

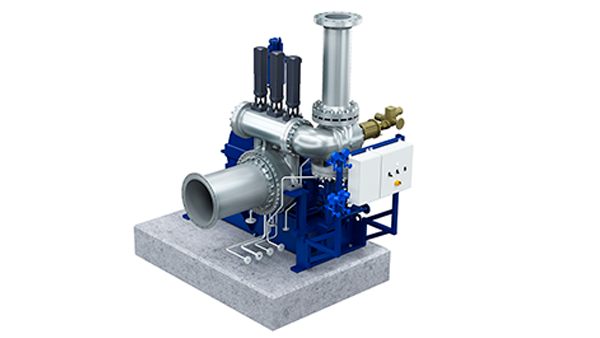

MONO Hasta 6MW
MONO destaca por su diseño robusto y reconocida fiabilidad incluso bajo las condiciones de operación más rigurosas e ideales para operación con vapor saturado. La adaptabilidad de esta turbina permite que pueda ser utilizada para aplicaciones a contrapresión o condensación, combinando nuestros distintos módulos de reducciónes, rotores y carcasas.
Información técnica
- Potencia de salida hasta 6 MW
- Presión de entrada hasta 131 bar(a)/1.900 psi
- Temperatura de entrada de vapor saturado seco hasta 530 °C/985 °F
- Velocidad según máquina accionada
- Presión de salida: contrapresión hasta 29 bar(a)/420 psi o vacío
Dimensiones típicas (aprox.)
- Longitud 1,5 m/4,9 ft* (solo la turbina, 6 m/20 ft incl. generador)
- Anchura 2,5 m/8,2 ft*
- Altura 2,5 m/8,2 ft*
*Solo turbina
Características
- De tipo contrapresión o condensación
- Diseño de unidad independiente
- Unidad de aceite integrada en el bastidor de base
- Disponibles válvulas de control del grupo de boquillas
- Arranque rápido sin precalentamiento
- Diseño a medida

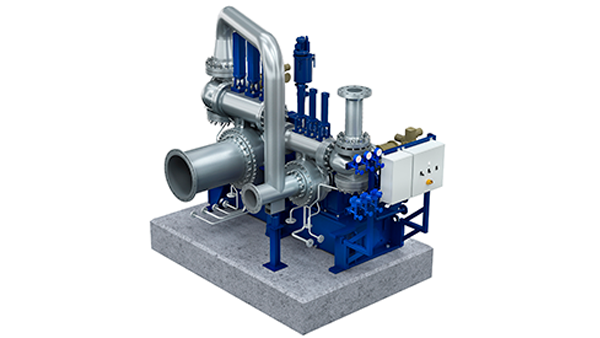

TWIN Hasta 12MW
TWIN proporciona la más alta rentabilidad y rendimiento. Esta turbina permite la reducción de altos niveles de energía térmica, proporcionando a su vez una extracción controlada para procesos de planta. La TWIN es una turbina de doble carcasa, combinada con una reducción, permitiendo ser utilizada en
diferentes líneas de vapor.
Información técnica
- Potencia de salida hasta 12 MW
- Presión de entrada hasta 131 bar(a)/1.900 psi
- Temperatura de entrada de vapor saturado seco hasta 530 °C/985 °F
- Velocidad según máquina accionada
- Presión de salida: contrapresión o vacío
Dimensiones típicas (aprox.)
- Longitud 6 m/20 ft (incl. generador)
- Anchura 2,8 m/9,2 ft
- Altura 3,2 m/10,5 ft
Características
- De tipo contrapresión o condensación
- Diseño de unidad independiente
- Unidad de aceite integrada en el bastidor de base
- Disponibles válvulas de control del grupo de boquillas
- Arranque rápido sin precalentamiento
- Estructura extremadamente compacta
- Extracción y/o admisión de presión controlada
- Aplicaciones a alta/baja presión
- Recalentamiento posible

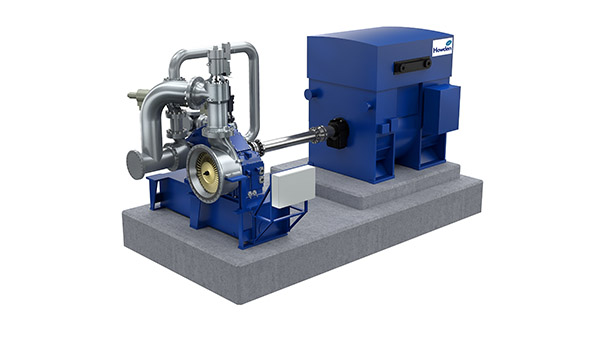

TRI Hasta 12MW
TRI es una turbina de vapor de carcasa triple con una reducción, diseñada para una operación flexible y con un alto rendimiento. El diseño multcarcasa permite hasta dos extracciones y un vapor de salida con control de presión. Esta turbina puede ser suministrada por varias líneas de vapor o con vapor de
extracción recalentado.
Información técnica
- Potencia de salida hasta 12 MW
- Presión de entrada hasta 131 bar(a)/1.900 psi
- Temperatura de entrada hasta 530 °C/985 °F
- Presión de salida: hasta 0,06 bar (a)/8,7 psi de condensación
Dimensiones típicas (aprox.)
- Longitud 8 m/26,2 ft (incl. generador)
- Anchura 4 m/13,1 ft
- Altura 4 m/13,1 ft
Características
- De tipo contrapresión o condensación
- Diseño de unidad independiente
- Unidad de aceite integrada en el bastidor de base
- Disponibles válvulas de control del grupo de boquillas
- Arranque rápido sin precalentamiento
- Estructura extremadamente compacta
- Extracción y/o admisión de presión controlada
- Aplicaciones a alta/baja presión
- Recalentamiento posible
